WoodWork

WoodWork ist eine Community-Werkhalle. Aufgeteilt in zwei Baukörper orientiert sich die schwellenlose, eingeschossige Werkstatt in Richtung Landwehrkanal. Versetzt auf der Südseite des Grundstücks befindet sich ein zweiter, warm-gedämmter Baukörper, in welchem sich über zwei Etagen ein Café und Aufenthaltsbereich erstreckt. Die Terrasse in Richtung Süd-West bietet eine optimale Erweiterung dieses Bereichs in den Außenraum. Das Tragwerk bildet bei beiden Baukörpern eine Holz-Skelettkonstruktion mit innenliegenden Stützen und einer äußeren Hülle als Pfosten-Riegelfassade. Die Fassade lässt sich durch großflächige Schiebefenster weitgehend öffnen und eine Verschmelzung von Außen- und Innenbereich im Sommer zu. Vorgehängte Sonnenschutzelemente können wiederum die Fensterfronten vollständig schließen und die Gebäude vor Überhitzung schützen. Um die großen Spannweiten zu überbrücken und das Tragwerk erlebbar zu machen, wird ein quadratisches Gitterrost ebenfalls aus Holz eingesetzt. Oberlichter bringen nochmal mehr Tageslicht in die Arbeitsbereiche.

Studium: Bachelor
Jahr: 2024
Arbeitsform: Gruppenarbeit
WoodWork Deckblatt

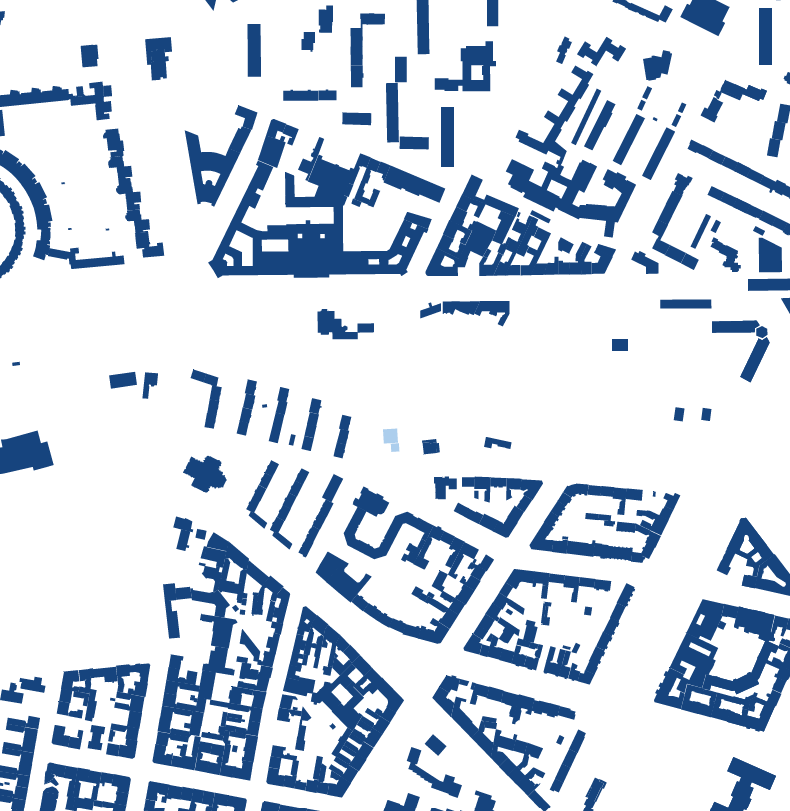

WoodWork Schwarzplan
Schwarzplan genordet

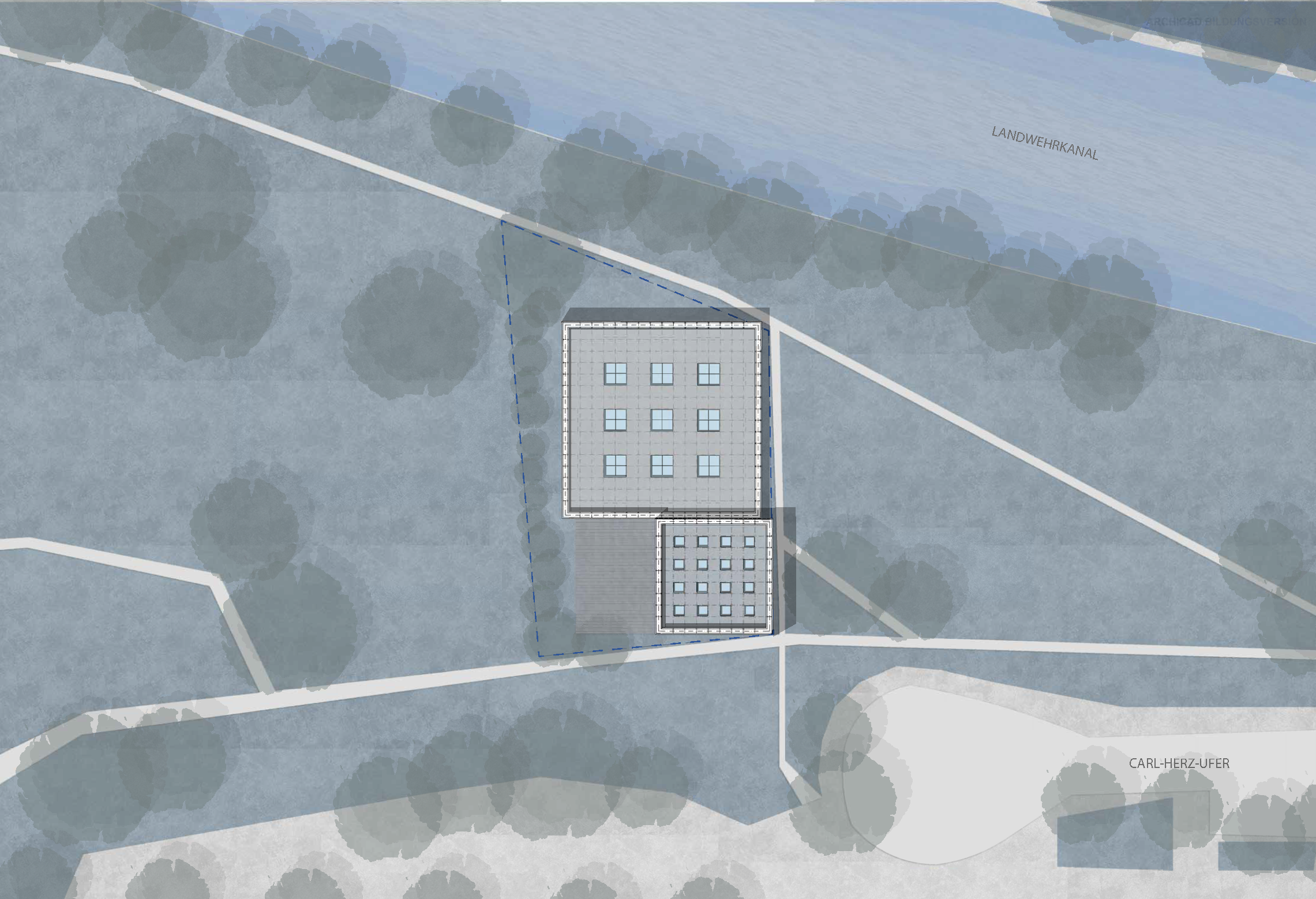

WoodWork Lageplan
Lageplan M1:200 genordet

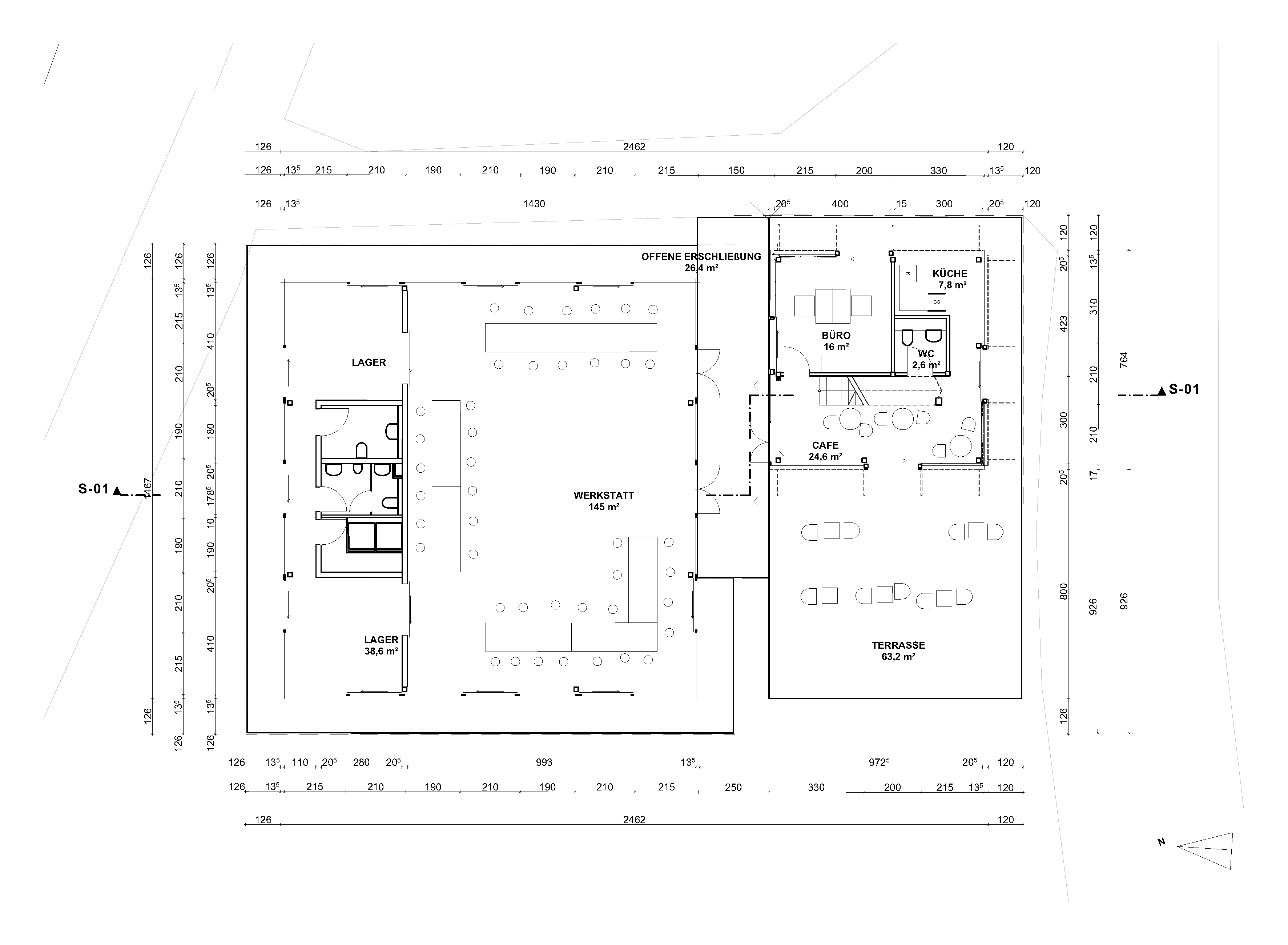

WoodWork 1.100 EG komplett
GR EG M 1:100

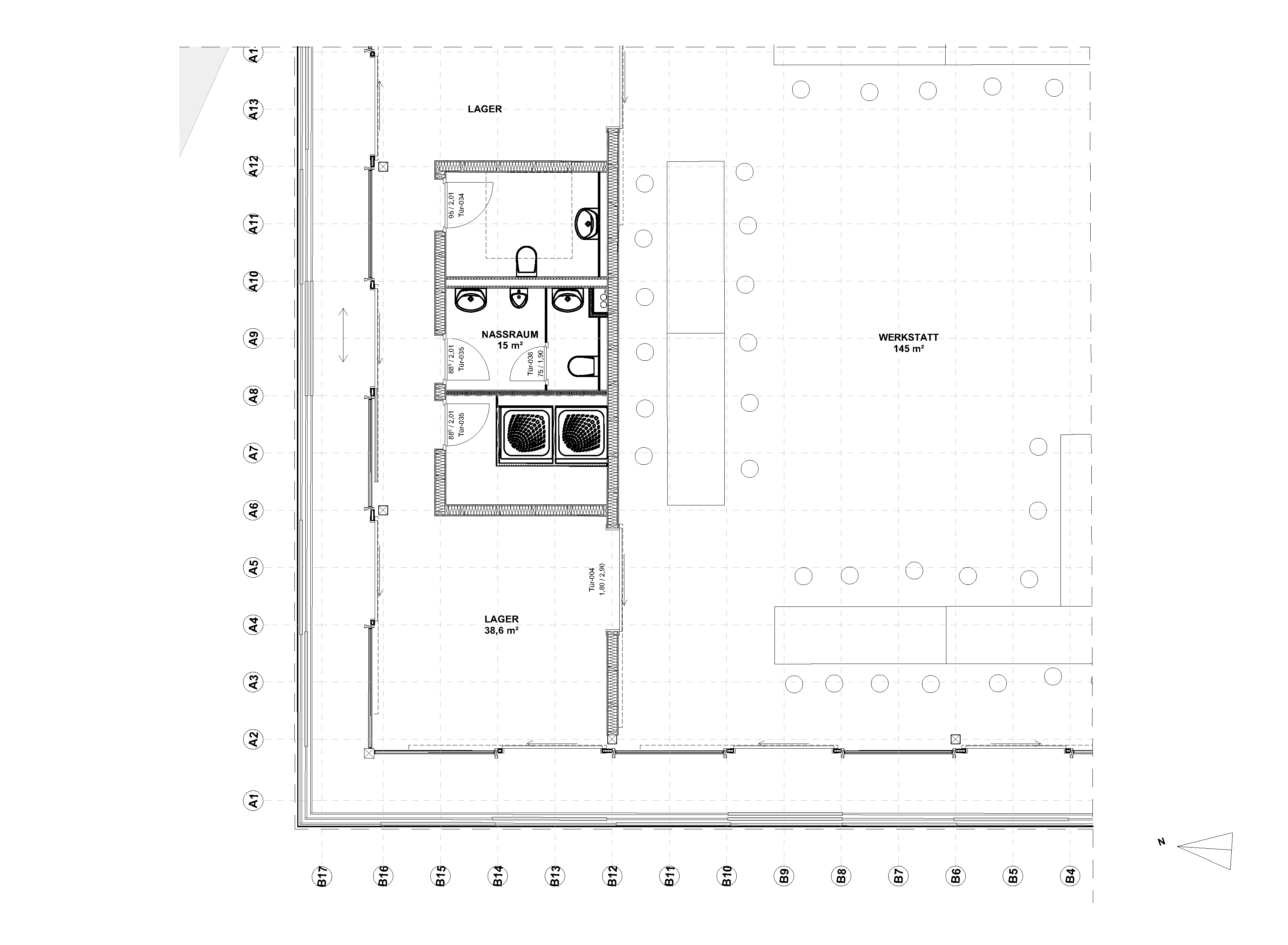

WoodWork 1.50 EG1
GR EG-Werkstatt M 1:50

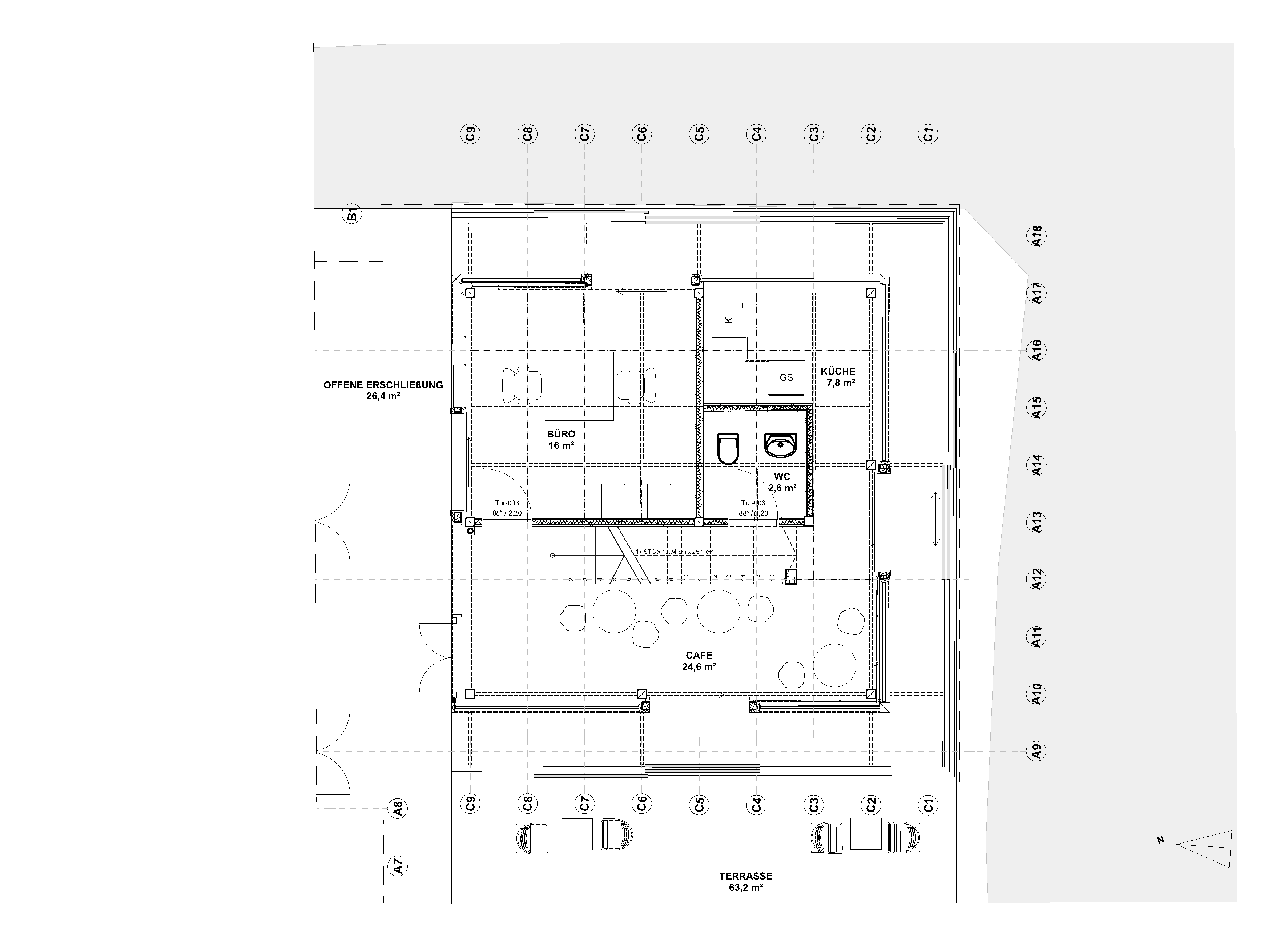

WoodWork 1.50 EG2
GR EG-Café M 1:50

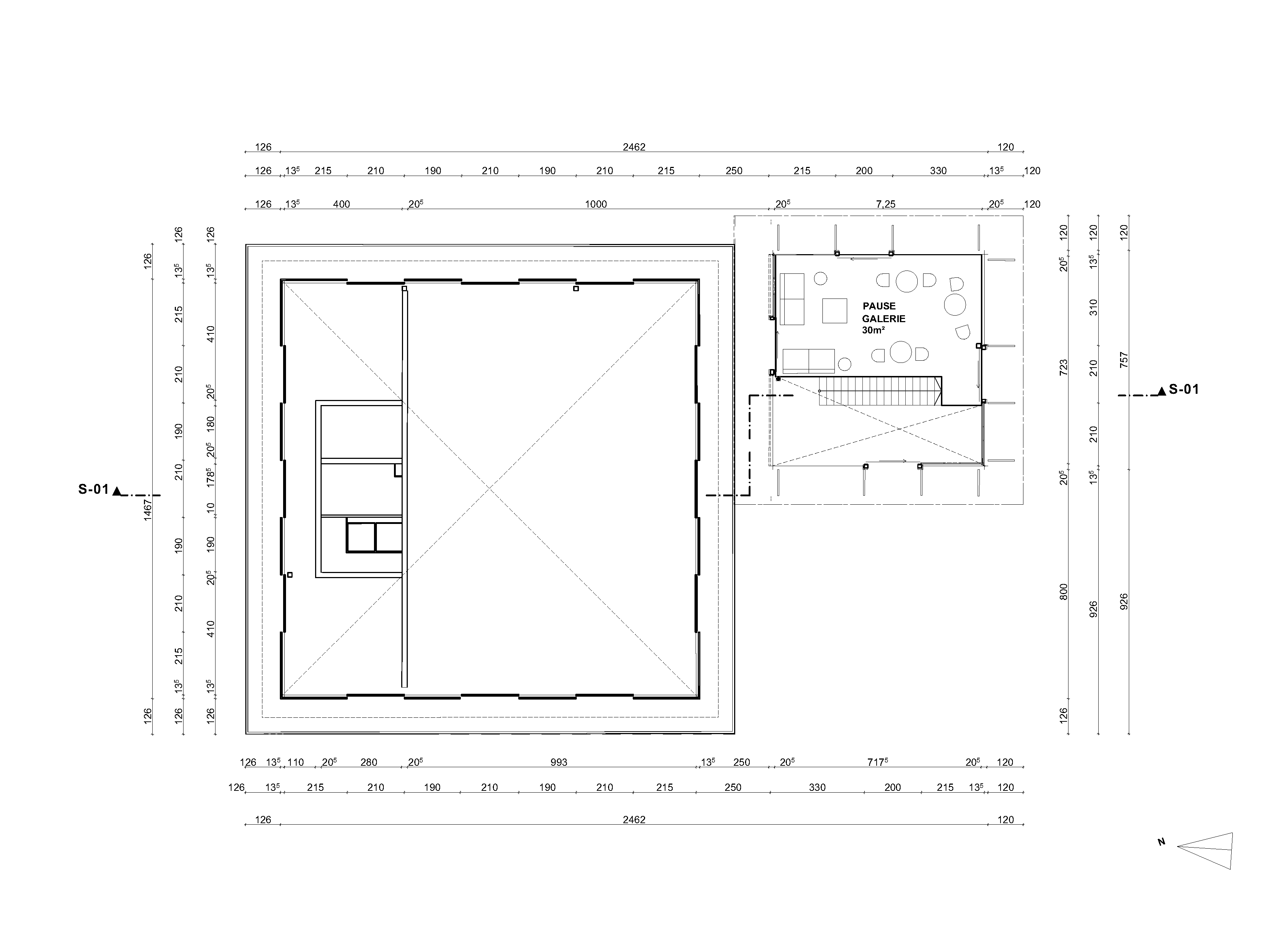

WoodWork 1.100 OG komplett
GR OG M 1:100

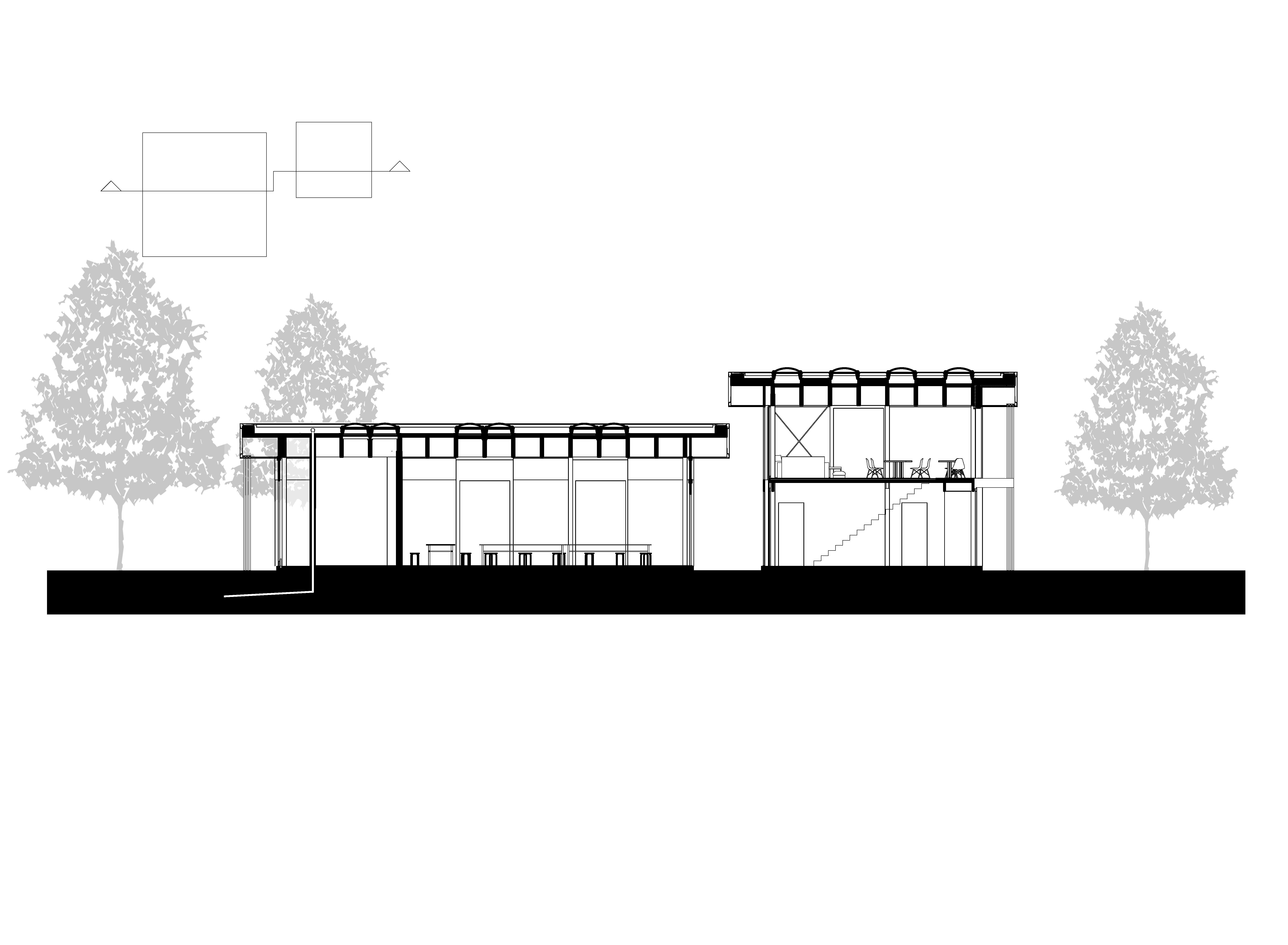

WoodWork 1.100 Schnitt komplett
Schnitt M 1:100

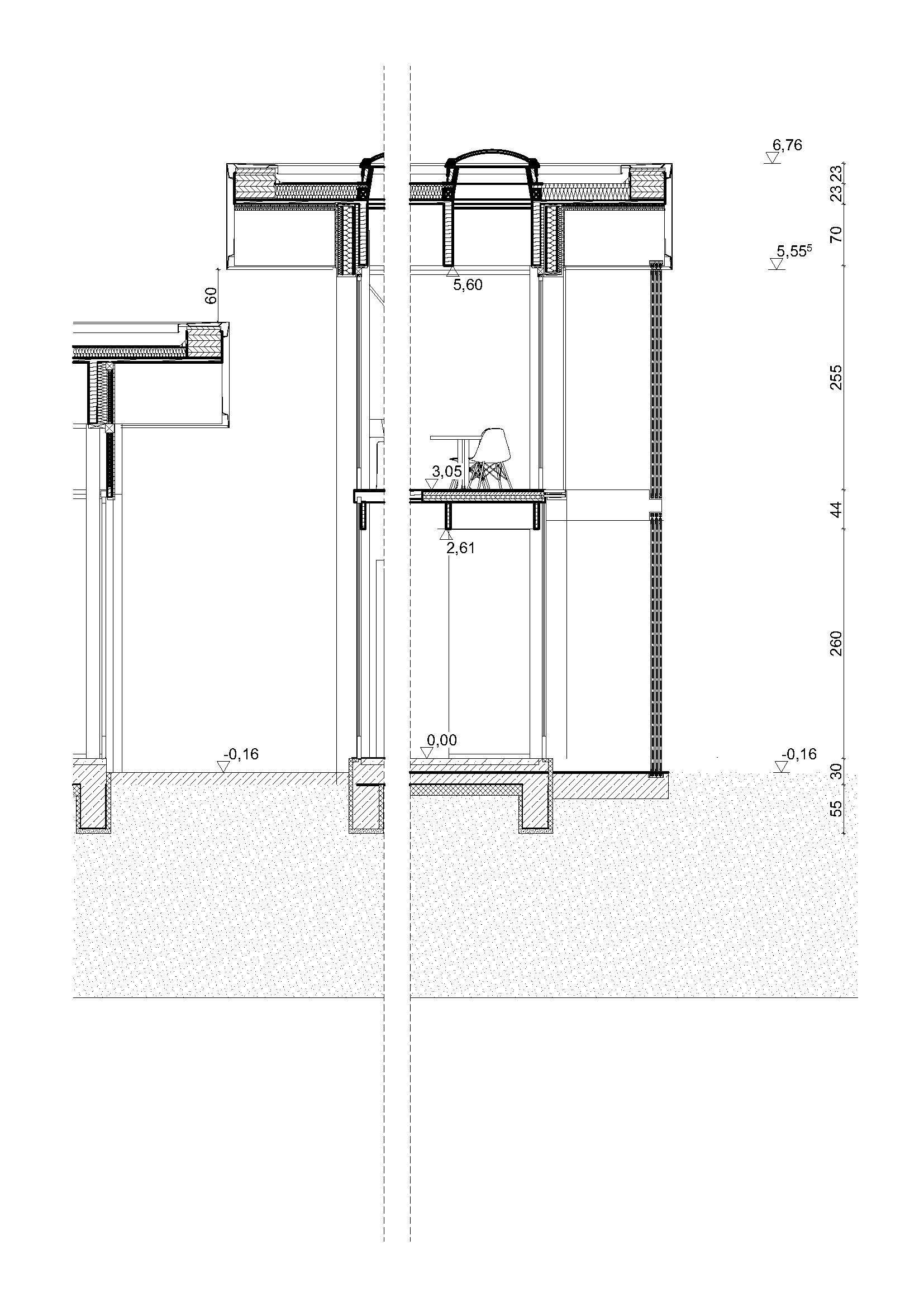

WoodWork 1.50 Schnitt
Schnitt M 1:50

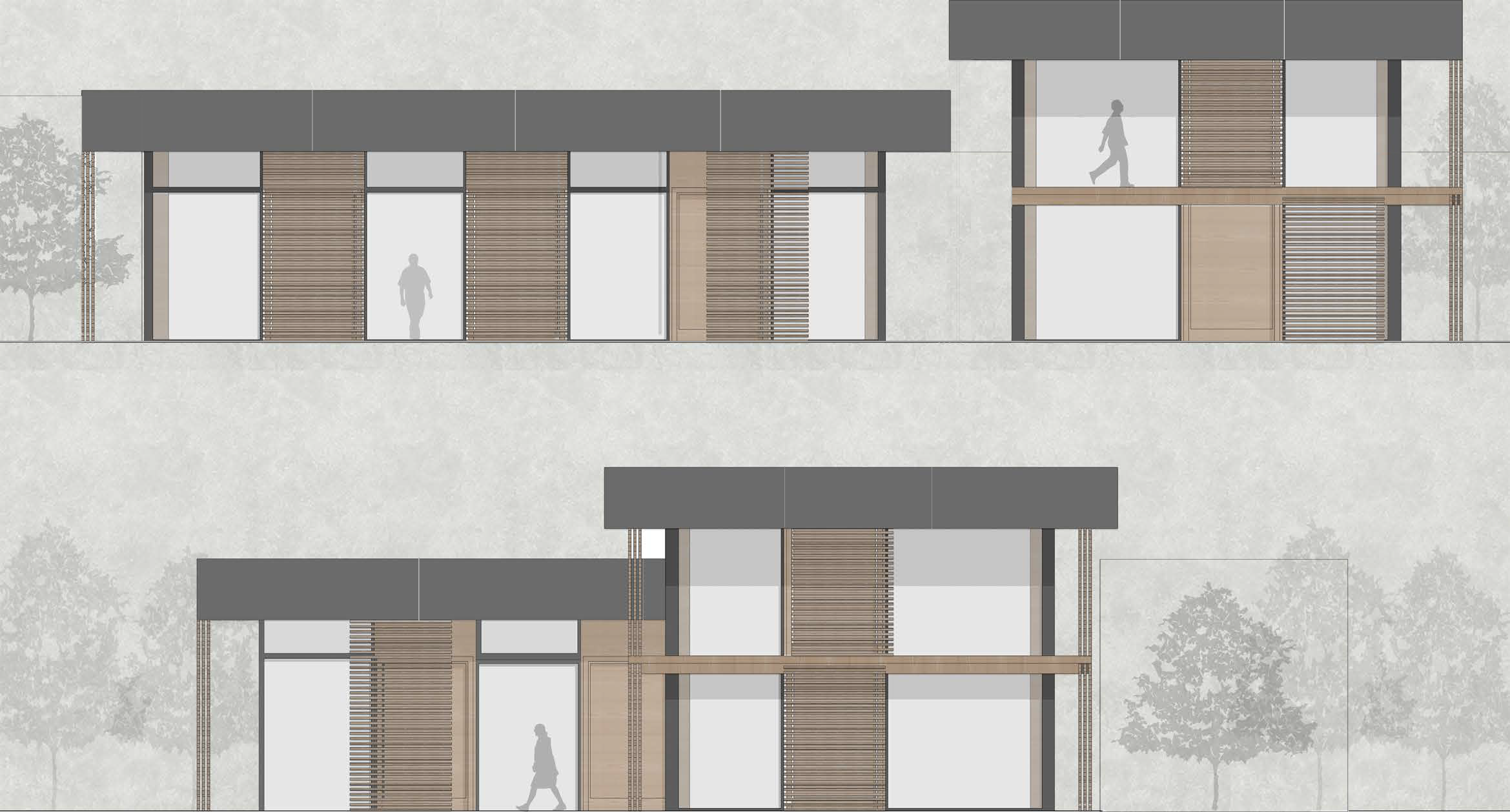

WoodWork KTK Ansichten
AN West und AN Süd M 1:100

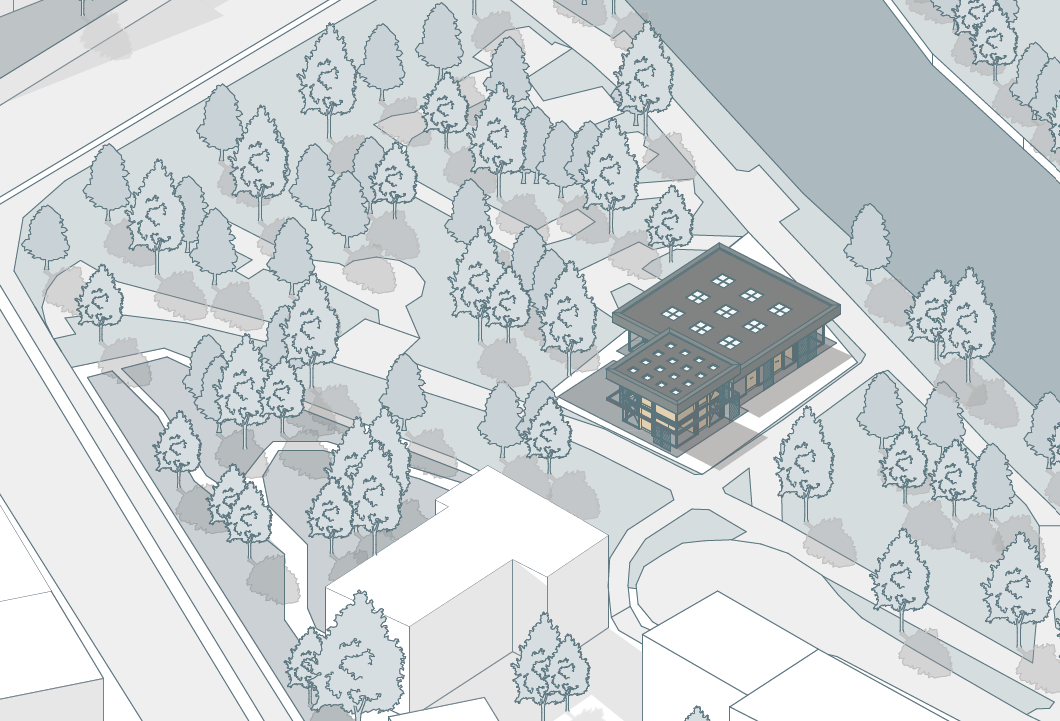

WoodWork Axo
Axonometrie

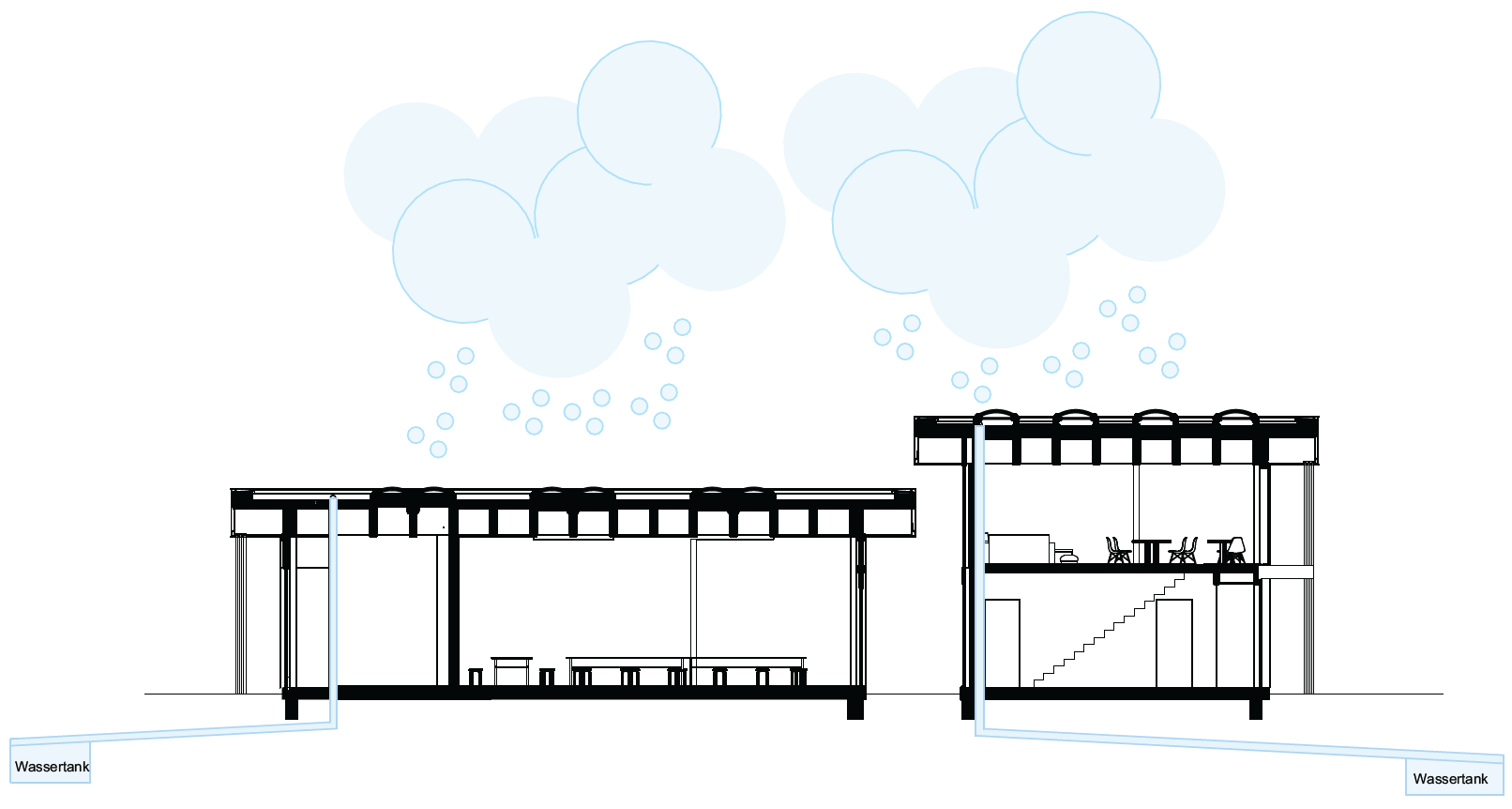

WoodWork Schnitt Entwässerung
Entwässerung

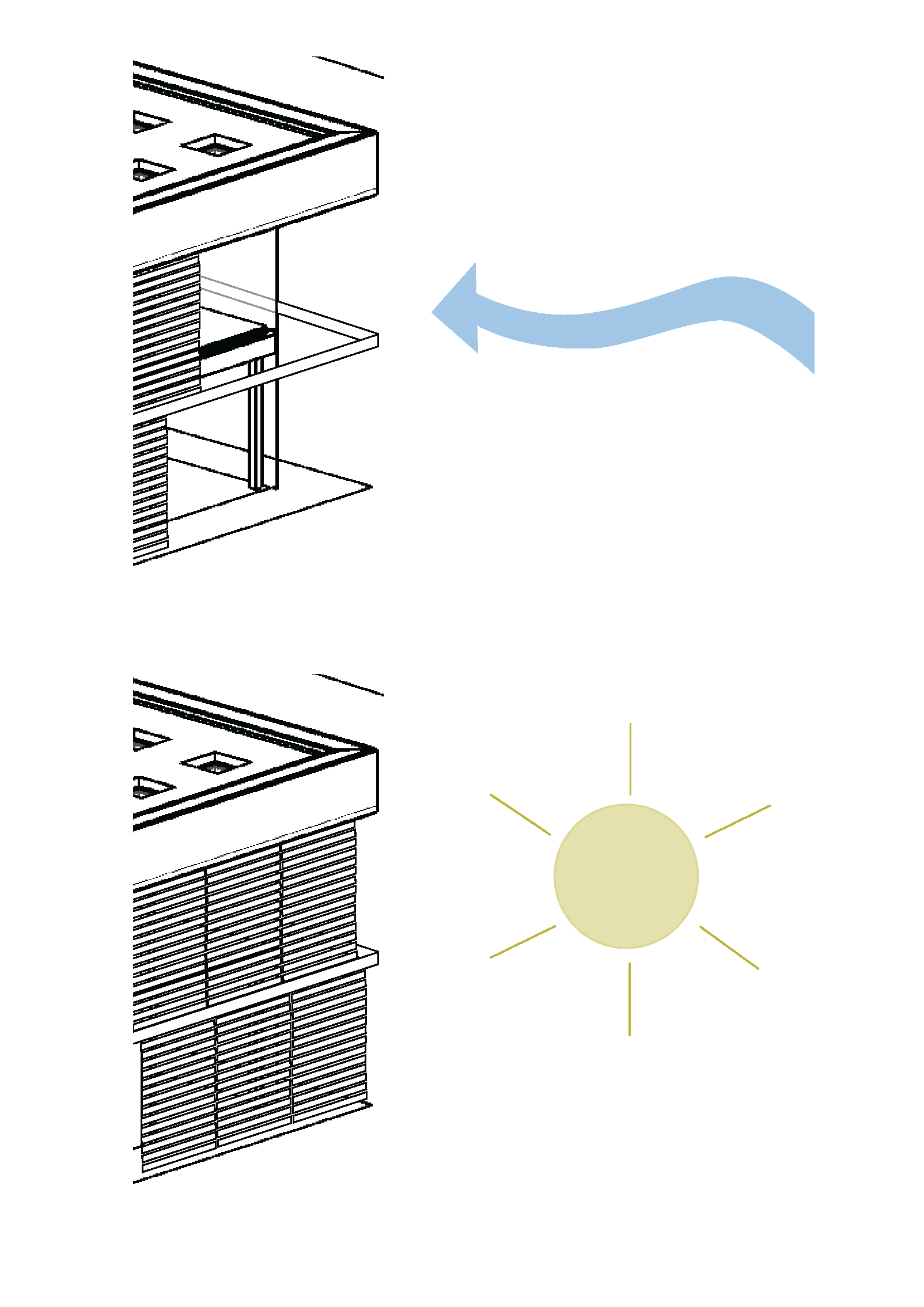

WoodWork Picto Fassade
Belüftung und Belichtung

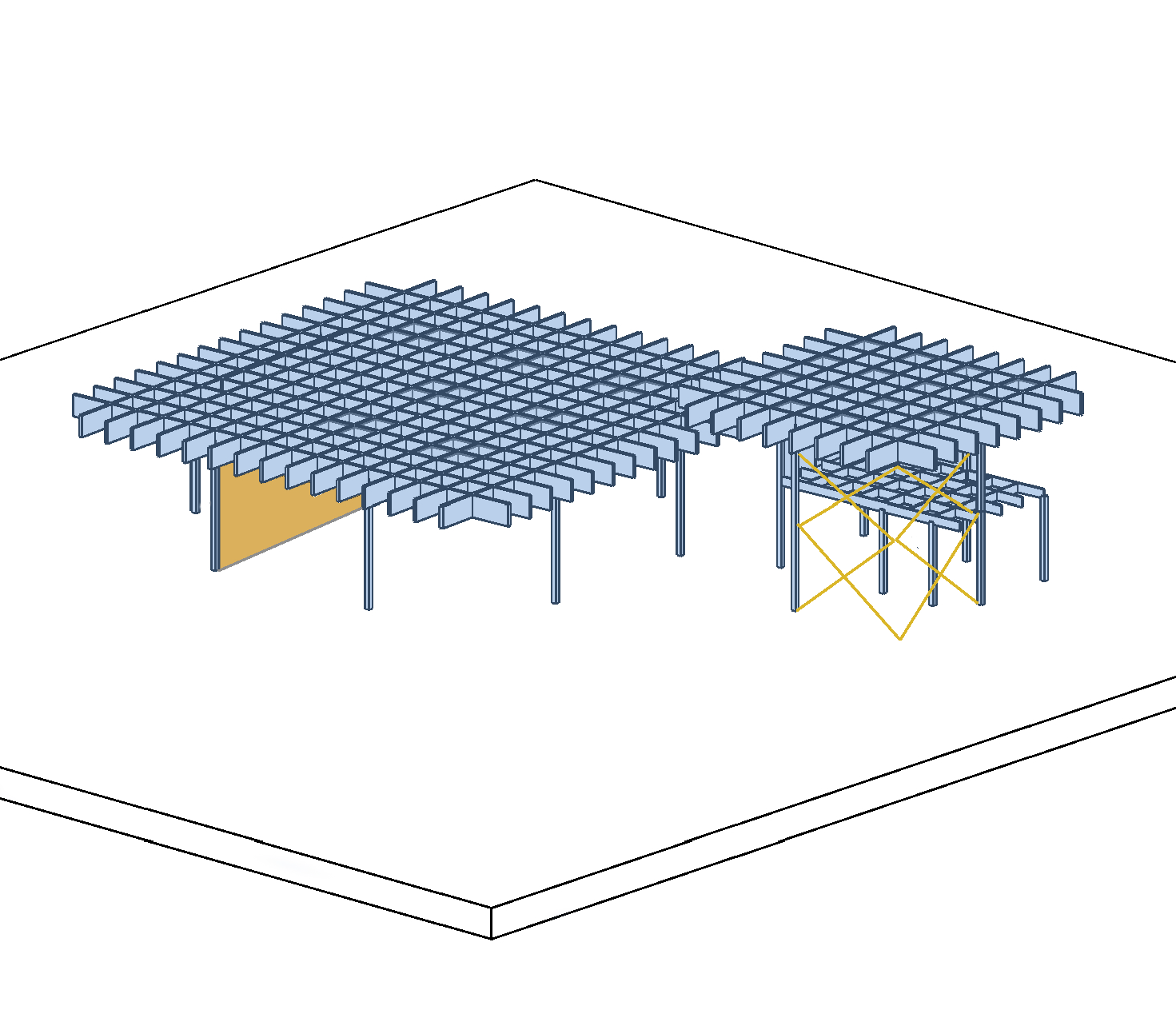

WoodWork Picto Tragwerk
Blau-Tragend Gelb-Aussteifend
WoodWork Pfosten-Riegel-Fassade
Pfosten-Riegel-Fassade

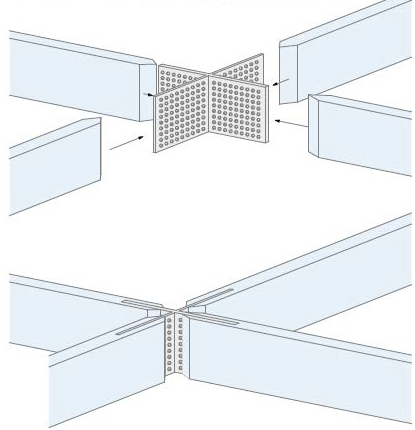

WoodWork Verbindung Trägerrost
Stahlbleche als Verbindung des Trägerrostes

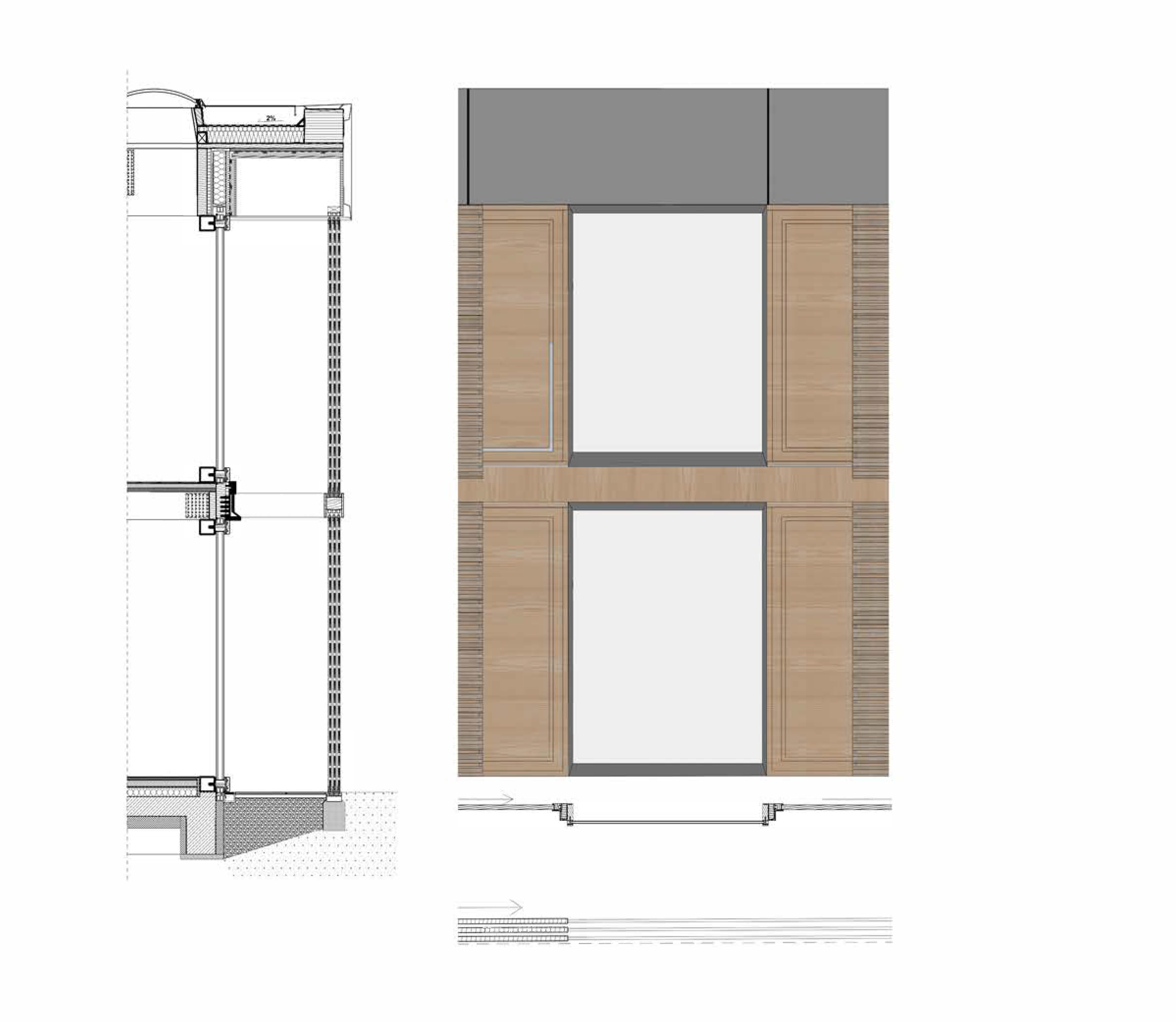

WoodWork Fassadenschnitt
Fassadenschnitt

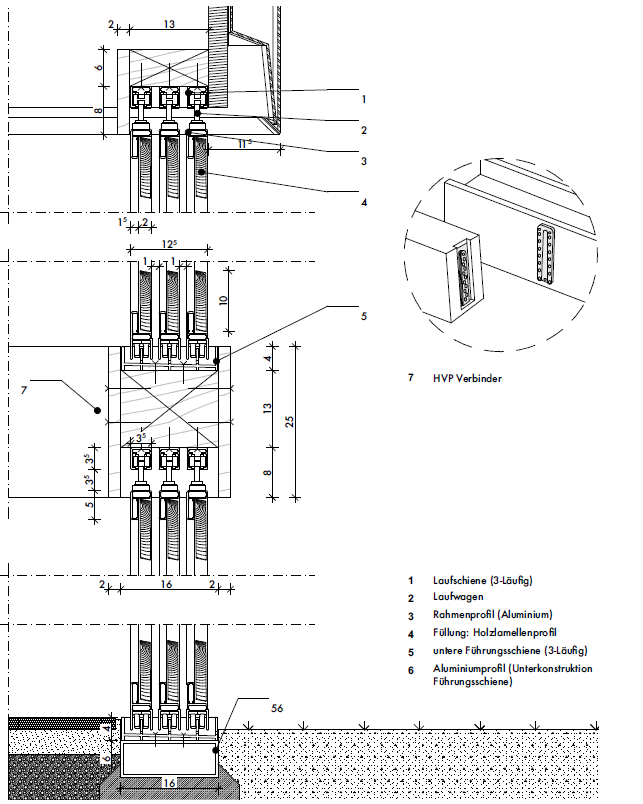

WoodWork Detail Sonnenelement
Detail Sonnenelemente

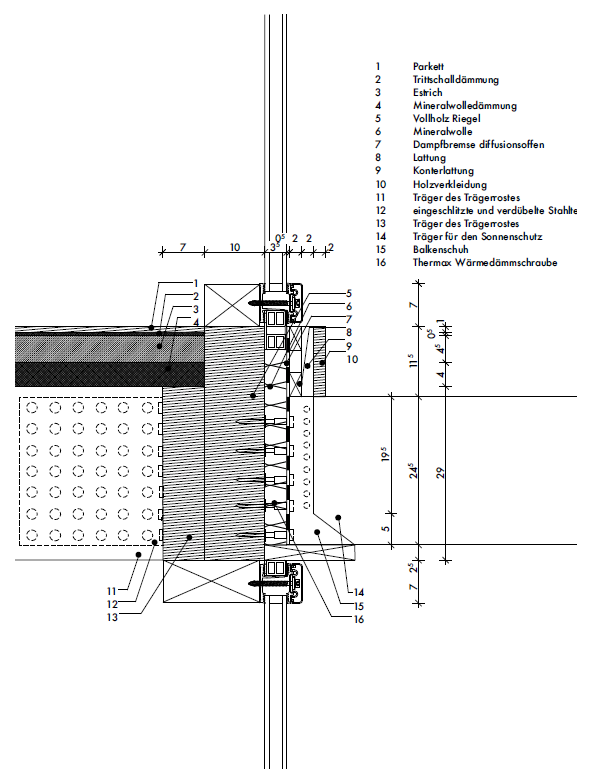

WoodWork Fassade
Detail Fassade

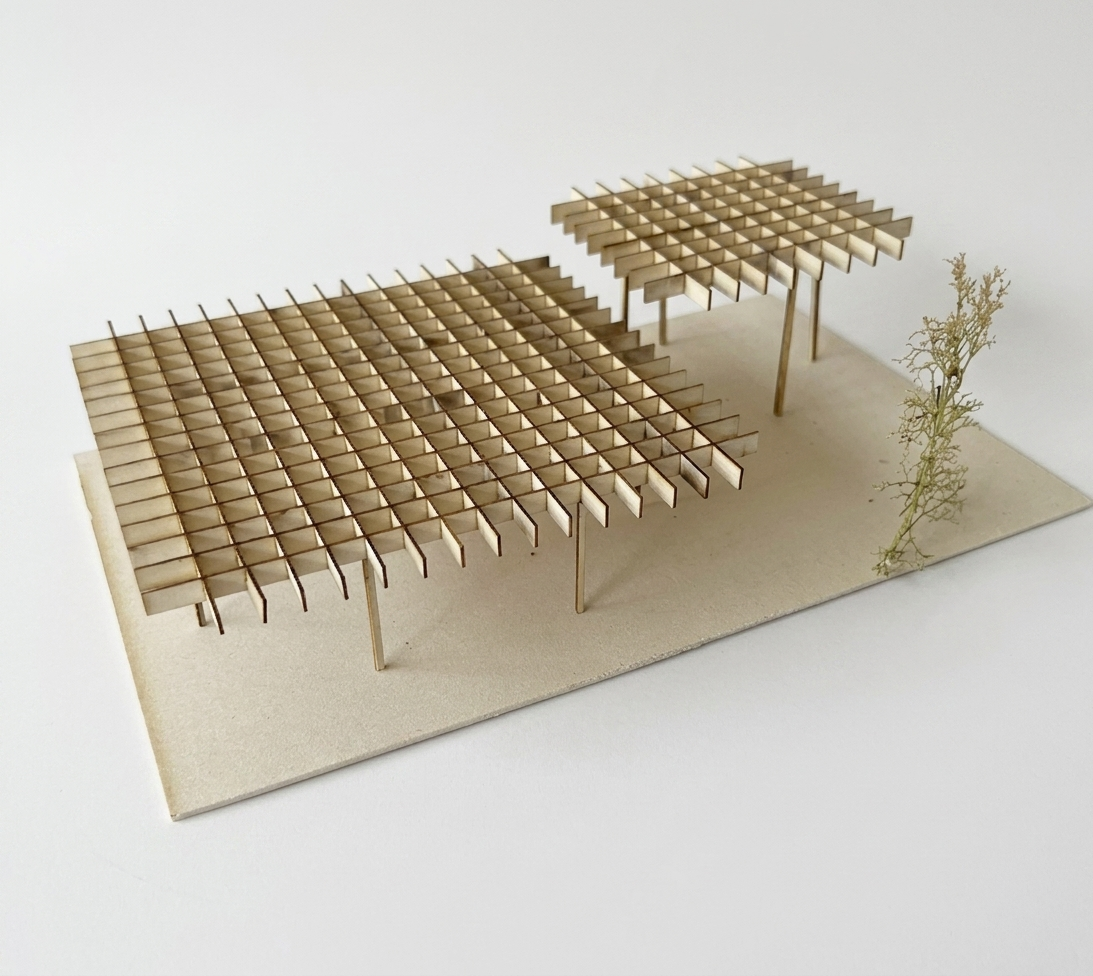

WoodWork Modellfoto01
Modell M 1:200

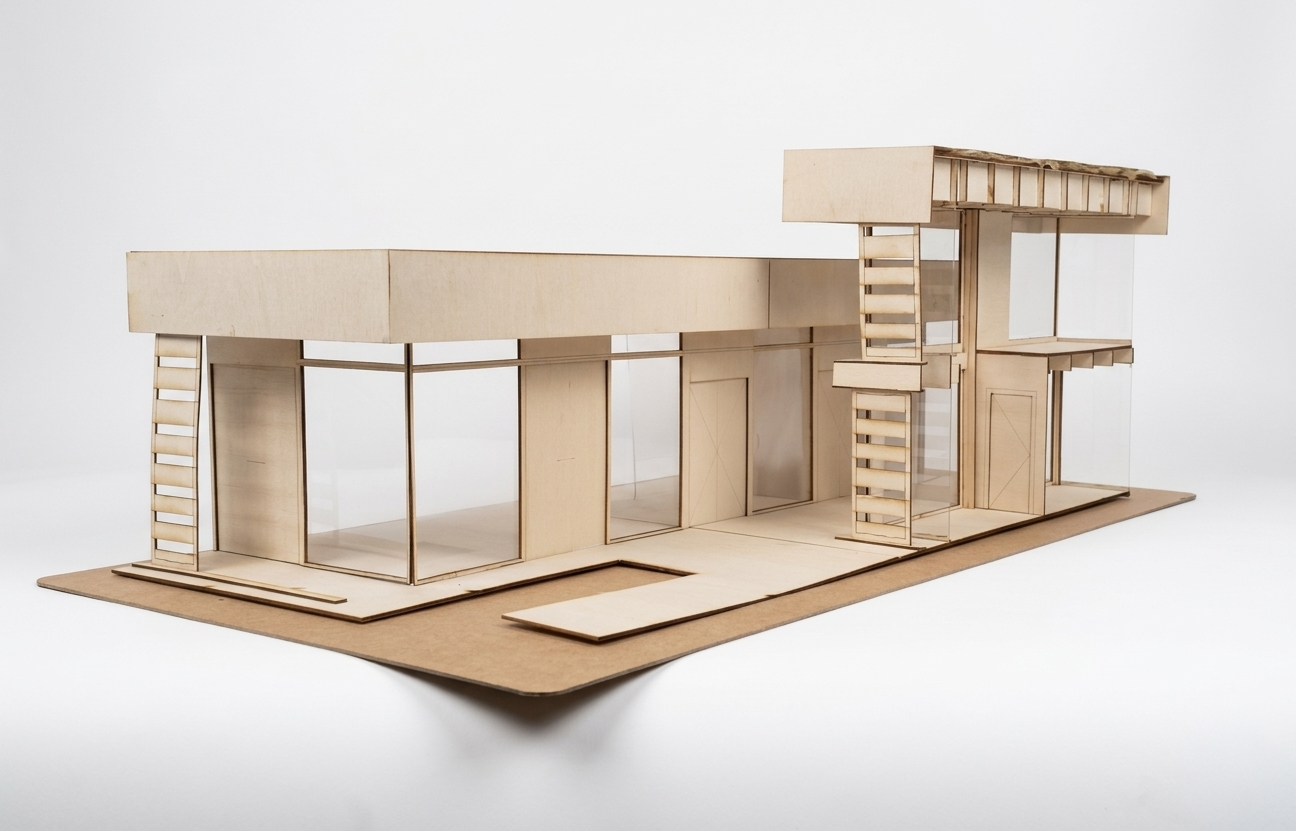

WoodWork Modellfot02
Modell M 1:50
